Norme électrique salle de bain PDF : comprendre la NF C 15-100
Points clés à retenir
- En France, toutes les salles de bain doivent suivre la norme NF C 15-100, qui fixe les règles pour les installations électriques.
- La salle de bain est divisée en zones appelées volumes (0, 1, 2 et hors volume), avec des règles différentes selon la proximité de l’eau.
- Chaque zone demande un certain niveau de protection contre l’eau, mesuré par un indice IP (par exemple IPX7 pour la zone la plus proche de l’eau).
- Tous les circuits électriques de la salle de bain doivent être protégés par un interrupteur différentiel 30 mA, qui coupe le courant en cas de problème.
Pourquoi une norme spéciale pour la salle de bain ?
L’eau et l’électricité ne font pas bon ménage. Dans une salle de bain, l’humidité et les éclaboussures rendent l’électricité plus dangereuse, car la peau devient moins résistante au courant électrique. Cela peut provoquer des électrocutions graves.
La norme NF C 15-100 est la norme principale en France pour sécuriser les installations électriques dans les maisons, appartements etles locaux commerciaux surtout dans les salles d’eau comme la salle de bain. La norme NF C 15-100 règlemente exactement où et comment installer les équipements électriques pour éviter les accidents.
Si vous faites des travaux dans votre salle de bain, il faut respecter cette norme. Sinon, vous risquez des sanctions, la perte de votre assurance, et surtout un danger pour votre famille.
Ce guide vous explique simplement ce qu’il faut savoir, avec des exemples et des schémas pour mieux comprendre.
Les zones de sécurité dans la salle de bain
Pour protéger les habitants de votre logement, la salle de bain est divisée en zones autour des points d’eau (douche, baignoire). Chaque zone a ses propres règles pour l’installation électrique.
On mesure généralement la hauteur jusqu’à 2,25 mètres au-dessus du sol ou du fond de la baignoire/douche.
Les parois fixes de la douche influencent ces zones, mais les rideaux ou parois mobiles ne comptent pas.
Zones autour d’une douche
Zone 0 : C’est l’intérieur du bac de douche. Aucun appareil électrique classique n’est autorisé ici, sauf certains équipements spéciaux pour balnéothérapie.
Zone 1 : C’est la zone juste au-dessus de la douche, jusqu’à 2,25 m de haut. On peut y installer des lumières en très basse tension (12 V) avec un transformateur placé hors de cette zone.
Zone 2 : C’est une bande de 60 cm autour de la zone 1, toujours jusqu’à 2,25 m de haut. On peut y mettre des luminaires et appareils électriques mieux protégés.
Hors zone : Tout ce qui est au-delà de ces zones. On peut y installer des prises de courant classiques.
Zones autour d’une baignoire
Zone cachée : Sous la baignoire, accessible par une trappe. Très réglementée, surtout si c’est une baignoire balnéo.
Zone 0 : L’intérieur de la baignoire. Aucun appareil électrique classique autorisé.
Zone 1 : La zone autour et au-dessus de la baignoire, jusqu’à 2,25 m de haut.
Zone 2 : Une bande de 60 cm autour de la zone 1.
Hors zone : Le reste de la salle de bain.
Rôle des parois
Seules les parois fixes, qui vont jusqu’au sol et à la hauteur réglementaire, servent à délimiter ces zones. Les rideaux ou parois mobiles ne comptent pas.
Quels appareils peut-on mettre dans chaque zone ?
Chaque zone a ses règles sur les appareils autorisés, leur tension et leur niveau de protection contre l’eau.
| Zone | Tension max | Appareils autorisés | Protection minimum (IP) |
|---|---|---|---|
| Zone 0 | 12 V TBTS | Équipements spéciaux balnéo | IPX7 |
| Zone 1 | 12 V TBTS | Lumières TBTS, chauffe-eau classe I | IPX5 |
| Zone 2 | 230 V | Lumières classe II, sèche-serviettes, prises rasoir | IPX4 |
| Hors zone | 230 V | Tous appareils classiques avec protection 30 mA | IPX1 à IPX4 |
Zone 0 : la plus exposée à l’eau
Pas de prises ou interrupteurs classiques. Seuls des équipements spécifiques et très protégés sont autorisés.
Zone 1 : projections d’eau directes
On peut installer des lumières en très basse tension (12 V).
Zone 2 : projections d’eau moins importantes
Plus d’appareils sont autorisés, comme les sèche-serviettes et prises pour rasoir, mais ils doivent être bien protégés.
Hors zone : zone normale
On peut installer prises, interrupteurs et appareils classiques, toujours protégés par un différentiel 30 mA.
Protection contre l’eau et classes d’appareils
Chaque appareil a un indice IP qui indique sa résistance à l’eau et à la poussière.
- IPX4 : protégé contre les éclaboussures
- IPX5 : protégé contre les jets d’eau
- IPX7 : protégé contre l’immersion temporaire
Les appareils sont aussi classés selon leur isolation électrique :
- Classe I : avec prise de terre obligatoire
- Classe II : double isolation, pas besoin de terre
- Classe III (TBTS) : très basse tension, la plus sûre pour les zones proches de l’eau
Mise à la terre et sécurité électrique
La mise à la terre est obligatoire depuis longtemps pour éviter les électrocutions. Elle permet d’évacuer les fuites de courant.
Tous les circuits de la salle de bain doivent être protégés par un interrupteur différentiel 30 mA, qui coupe le courant en cas de fuite.
Une liaison équipotentielle locale relie toutes les parties métalliques entre elles et à la terre pour éviter les différences de potentiel dangereuses.
Exemple d’installation type
Salle de bain de 6 m² avec douche à l’italienne, lavabo, sèche-serviettes et emplacement lave-linge.
- Éclairage principal au plafond (hors zone) : luminaire classe II
- Éclairage miroir (hors zone) : applique IPX4
- Spot dans la douche (zone 1) : luminaire TBTS 12 V IPX5, transformateur hors zone
- VMC avec disjoncteur dédié 2 A
- Sèche-serviettes classe II en zone 2, protégé par différentiel 30 mA
- Prises hors zone, protégées par différentiel 30 mA

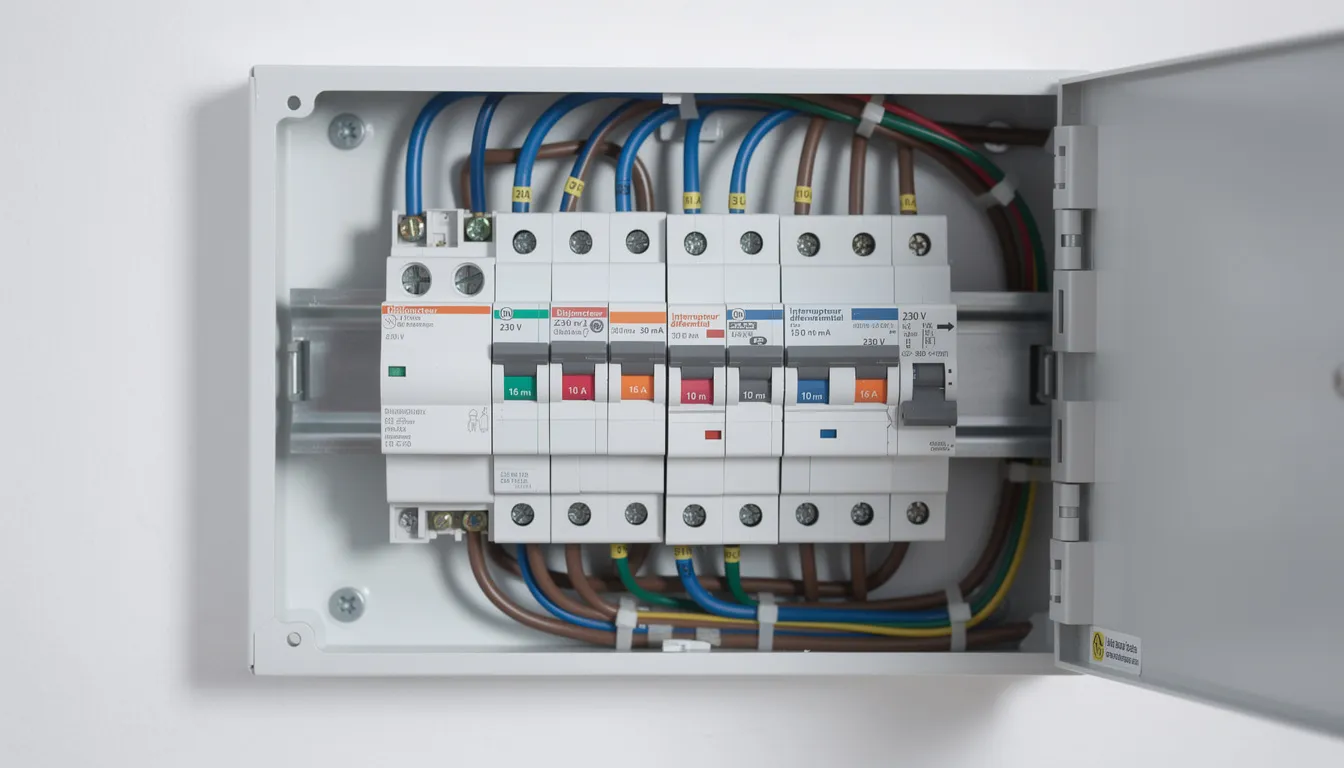

| Circuit | Disjoncteur | Section câble | Protection différentielle |
|---|---|---|---|
| Éclairage | 10 A | 1,5 mm² | 30 mA type AC |
| Prises | 16 A | 2,5 mm² | 30 mA type AC |
| Sèche-serviettes | 10/16 A | 1,5 mm² | 30 mA type A |
| VMC | 2 A | 1,5 mm² | 30 mA type AC |
| Lave-linge | 20 A | 2,5 mm² | 30 mA type A |
FAQ – Norme électrique salle de bain
Peut-on mettre une prise près d’un lavabo ?
La norme ne définit pas de zone précise, mais il est recommandé de garder au moins 60 cm de distance. Utilisez des prises avec clapet et toujours protégées par un différentiel 30 mA.
Que faire si la salle de bain est ancienne ?
Faites vérifier par un professionnel et mettez à jour la mise à la terre et les protections. En cas de rénovation importante, la mise aux normes est obligatoire.
Puis-je installer un éclairage dans la douche ?
Oui, mais uniquement des luminaires adaptés, en très basse tension (12 V), avec un indice IP adapté et un transformateur hors zone. Il est conseillé de faire appel à un professionnel.
Peut-on poser un sèche-serviettes au-dessus de la baignoire ?
Non, c’est interdit dans les zones 0 et 1. En zone 2, c’est possible si l’appareil est de classe II, IPX4 minimum, et protégé par un différentiel 30 mA.
Qu’en est-il de la VMC en salle de bain ?
Le moteur est généralement hors zone. La bouche d’extraction peut être au-dessus de la douche, avec un indice IP adapté (IPX5 en zone 1). Le circuit doit être protégé par un disjoncteur dédié et un différentiel 30 mA.
